安全に関する注意
①本製品の使用用途以外の使用はおやめ下さい。
当製品は非常用発電機の負荷試験用に設計されています。それ以外の用途に使用しないで下さい。
②本製品の分解・改造を行わないで下さい。
当製品を分解・改造して使用された場合、感電、火災、故障の原因になりますので絶対におやめ下さい。
③感電にご注意下さい。
本製品の設置、撤去時は必ず電源を切ってから作業して下さい。
④本製品に衝撃を加えないで下さい。
本製品は精密部品を多数使用しております。従って、衝撃を加えますと、本製品及び非常用発電機の故障の原因になります。
主 要 機 能
・5kw刻みで4段階、20kw迄負荷を選択できます。(200V発電機の場合）
・5kwAPR（電力調整装置）はオプションで、０～５kwの負荷調整ができます。
・制御電源は非常用発電機電源（200Vの場合）と商用１００Ｖ電源を選択出来ます。
・400V発電機の場合は商用１００Ｖ電源若しくはダウントランスを使用下さい。
・送風機のスイッチがOFFの場合負荷ヒーターの電源は入りません。

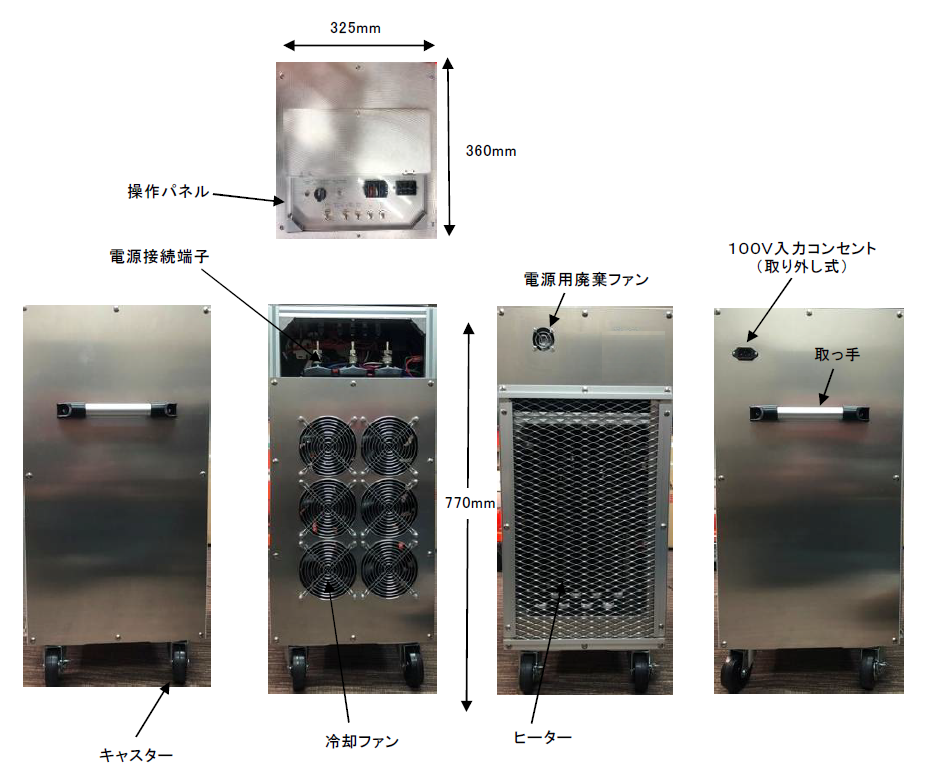

製 品 概 要
当製品は非常用発電機の負荷試験用に設計されています。
小型でも十分な負荷が得られるように小型ファンを複数使用することによりヒーターを
隅々まで冷却することによりヒーター温度を安定させています。
機能説明

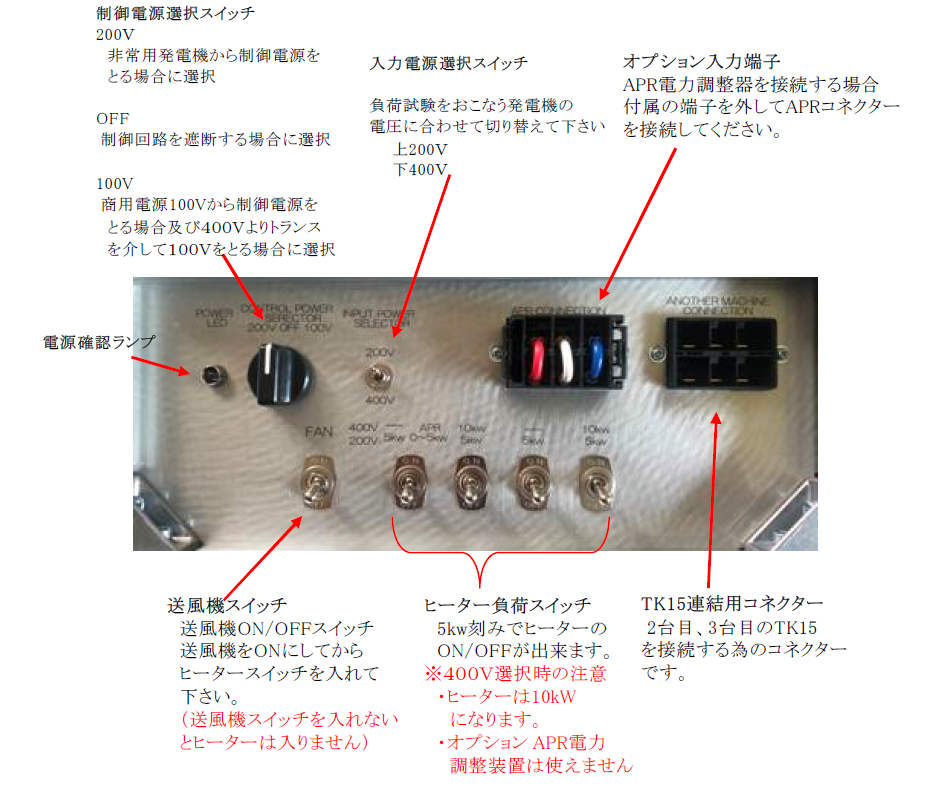

操作盤説明
電気接続図

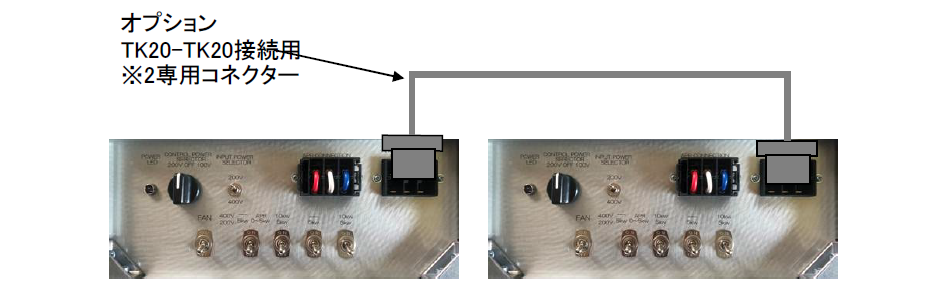

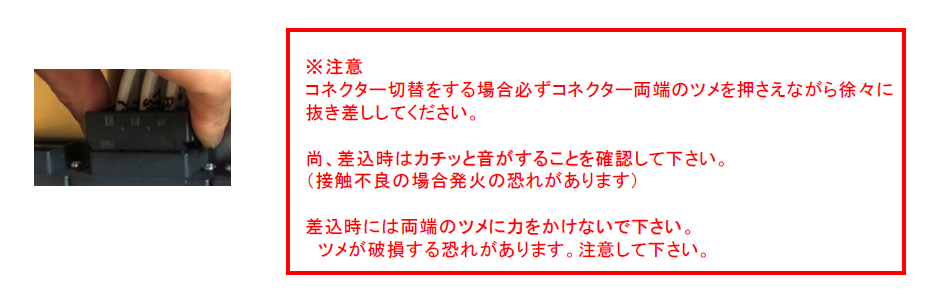

機器同士2台をコネクターで連結出来ます。
オプションのAPRを接続すれば5kwの電力を調整出来ます。
0～１７Aの電流値を変化出来ます。

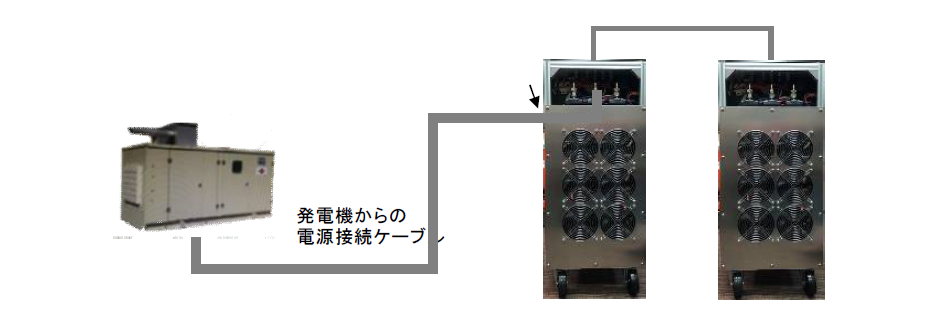

接続イメージ
2台で40kwの負荷がかけられます。
製品仕様
| 項目 | 仕様 |
|---|---|
| 品名 | 可搬型 20kw負荷試験機 |
| 型名 | TK20-24-01 |
| 制御対象 | 非常用発電機及び発電装置 |
| 本体材質 | アルミ製 |
| 外形寸法 | W360×D325×H770(突起物を除く） |
| 重量 | 約32kg |
| 色 | シルバー |
| ヒーター電源 | ３Ф３Ｗ AC200V/400V 負荷20kw |
| 制御電源 | ＤＣ24Ｖ（１ФAC200V/100Vよりスイッチング電源より変換） |
| 周波数 | 50/60Hz |
| 力率 | 1 |
| 容量 | 20kw （200V / 400V） |
| 騒音値 | 80dBA |
| 容量設定 | 5kW×4 (200V) オプションAPR使用で1回路のみ0～5kW / 10kW×2 (400V) |
| APR出力（オプション） | APR（電力調整装置）０～５kw/アナログボリュームで調整 （別売） |
| 操作方法 | 手元操作 |
| 冷却方式 | 強制空冷 DC24VFAN×6 |
| 負荷試験用R-S-T入力 | 前面M10端子 |
| 制御電源入力 | 側面電源コネクター |
製品価格
- TK20-24-01
- 800,000円（税別）
- APR(電力調整装置)
- 250,000円（税別）
お申込方法
オンラインまたはFAXでお申込いただけます。
ご注意事項をご確認の上ご購入いただきますようお願いいたします。
お申込･ご注文に関するご注意事項
- 申込後弊社よりご請求書をお送りいたしますので、期日までに全額振込をお願いいたします。
- 入金確認後の生産となります。
- 納品期日は 現金振込み後、60日～90日となります。
- 保証期間は正常使用にて1年間無料保証となります。
