5kw刻みで8段階
40kw迄負荷を選択できます

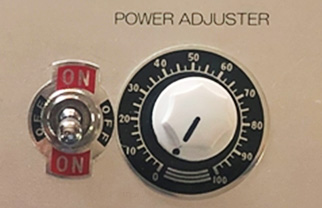

5kwAPR（電力調整装置）を搭載、
1段階は0～5kwの負荷調整ができます
制御電源は、非常用発電機電源、
商用100V電源を選択できます
操作盤説明
TK40シリーズは数々の負荷試験現場の声を反映した操作パネルを実現しています。

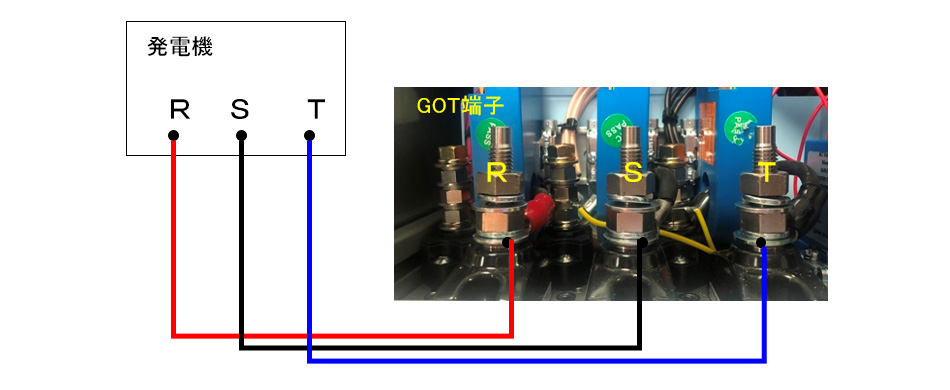

電気接続図
分かりやすい配線でミスの少ない現場を実現しております。
また、製品を開閉せずにスムーズに端子へアクセスできます。
200V/400V切り替え方法（TK40-24-01）
専用のダウントランス付きTK40-24-01では、非常用発電機の種類により、
１台で200Vと400Vに対応可能です。
製品仕様
| 項目 | 仕様 |
|---|---|
| 品名 | 可搬型 40kw負荷試験装置 |
| 型名 | TK40-2-01（200V専用） TK40-4-01（400V専用） TK40-24-01（200V/400V兼用） |
| 制御対象 | 非常用発電機及び発電装置 |
| 本体材質 | アルミ製 |
| 外形寸法 | W500×D360×H790（突起物を除く） |
| 重量 | 約45kg |
| 色 | シルバー |
| ヒーター電源 | 3Φ3WAC200V/400V（TK40-2-01は200V専用 TK40-4-01は400V専用） |
| 制御電源 | DC24V（1ΦAC200V/100Vよりスイッチング電源より変換） |
| 周波数 | 50/60Hz |
| 力率 | 1 |
| 容量 | 40kW |
| 騒音値 | 90dBA |
| 容量設定 | 0～5kW×1（5kW固定）5kW×7 |
| APR出力 | APR（電源調整装置）0～5kW/アナログボリュームで調整 |
| 操作方法 | 手元操作 |
| 冷却方式 | 強制空冷 DC24VFAN×12 |
| 負荷試験用R-S-T入力 | 前面M10端子 |
| 制御電源入力 | 側面電源コネクター |
| 特許他 | 特許出願中（2019年5月） |
従来機との違い
非常用発電機用 負荷試験装置 TK40シリーズでは、特許出願中のファン配置・技術により、
ファン風量及びヒーター温度が制御され、施工時の思わぬトラブルを防げます。

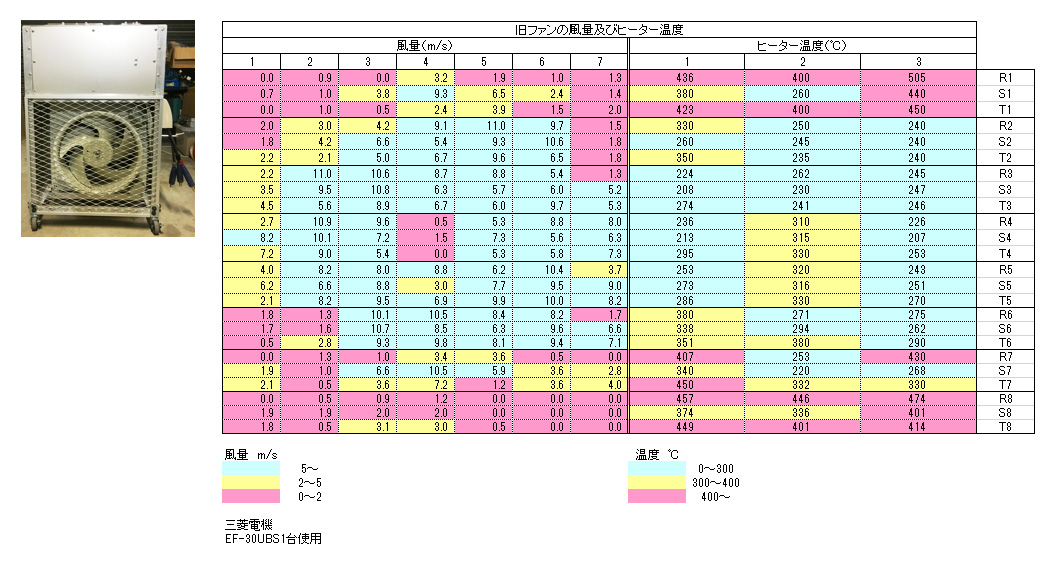

【当社従来機】
【当社新開発品（TK40シリーズ）】
測定環境詳細
製品価格
現場のニーズに合わせ、専用機、兼用機からお選び下さい。
液晶操作が可能なオプションパネルもございます。
- TK40-2-01(200V専用）40KW
- 1,600,000円（税別）
- TK40-4-01(400V専用）40KW
- 1,600,000円（税別）
- TK40-24-01(200V/400V 兼用）40KW
- 1,800,000円（税別）
- TK40-24-01専用ダウントランス
- 150,000円（税別）
お申込方法
オンラインまたはFAXでお申込いただけます。
ご注意事項をご確認の上ご購入いただきますようお願いいたします。
お申込･ご注文に関するご注意事項
- 申込後弊社よりご請求書をお送りいたしますので、期日までに全額振込をお願いいたします。
- 入金確認後の生産となります。
- 納品期日は 現金振込み後、60日～90日となります。
- 保証期間は正常使用にて1年間無料保証となります。
オンラインでお申込
下記お申込フォームよりお申込内容をお送り下さい。
ご入力内容確認後、ご請求書PDFをメールアドレス宛にお送りさせていただきます。
